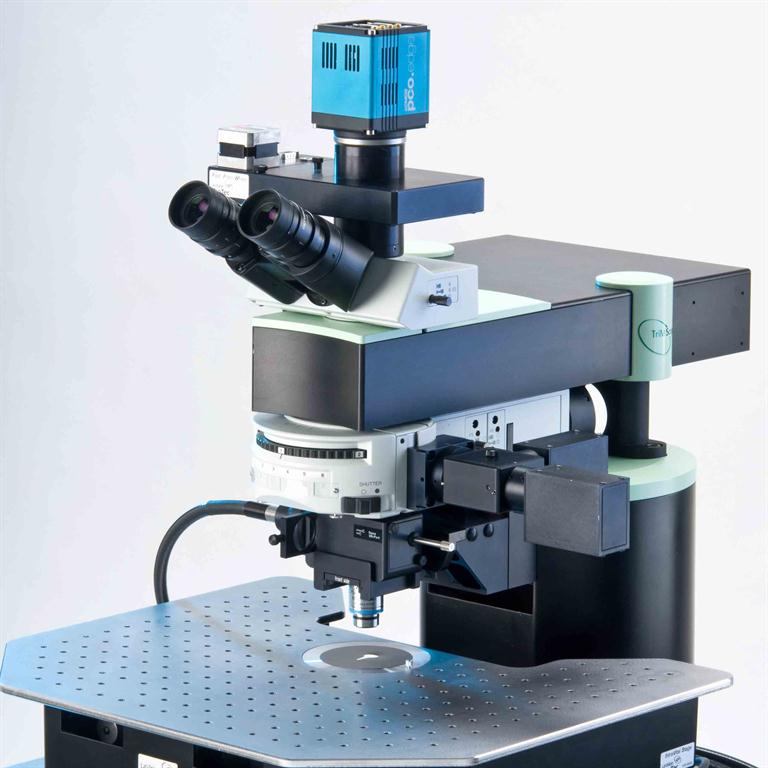

德國Lavision Biotec ---雙光子熒光顯微鏡TriM Scope
雙光子吸收/ 激發技術的原理：在強光激發下，分子同時吸收兩個光子，從基態躍遷到兩倍光子能量的激發態的過程。兩個光子可以是相同波長的，也可以是不同波長的，但必須是同時吸收（兩個光子到達被激發分子的時間間隔小于1 飛秒）?？梢赃@樣理解，先吸收一個光子的能量躍遷到一個虛擬的中間態，然后再吸收一個光子的能量躍遷到激發態。
雙光子顯微鏡相對于共聚焦等其他顯微鏡的優點：光損傷小：由于雙光子顯微鏡使用的是可見光或近紅外光作為激發光源，這一波段的光對活體細胞和組織的光損傷小，適用于長時間的研究；穿透能力強：相對于紫外光，可見光和近紅外光都具有更強的穿透能力，因而受生物組織散射的影響更小，解決對生物組織中深層物質的層析成像研究問題；研究表明，共聚焦熒光成像的成像深度一般在50 微米左右，而雙光子顯微鏡的成像深度可達1000 微米；高分辨率：由于雙光子吸收截面很小，只有在焦平面很小的區域內可以激發出熒光，雙光子吸收僅局限于焦點處的體積約為波長3 次方的范圍內；	北京大學 謝曉亮教授（北大長江講座教授；哈佛講席教授，美國科學院院士）在美國哈佛大學使用LaVision BioTec的雙光子顯微鏡之后，在北京大學建立北京生物動態光學成像中心之時，又再度引進雙光子顯微鏡，并且給予顯微鏡該高度評價。 LaVision BioTec于2000在德國成立，作為一家專業的雙光子顯微鏡和OPO振蕩器、雙光子分光器等設備生產商，LaVision BioTec在短短的10年內已經成功的為歐美等國家諸多大學和研究所提供了超過 110套雙光子顯微鏡設備和 10多套片掃描（全面掃描）熒光顯微鏡，成為該領域質量最好的供應商。

LaVision BioTec 的 雙光子顯微鏡 TriM Scope 的獨 特優勢（同類產品中獨有的優點） :

☆ 全球獨有的多光束快速掃描模式：用戶可根據需要調節光束模式從傳統的單光束掃描模式到La Vision BioTec 獨有的多光束快速掃描模式，即1 、2 、4 、8 、16 、32 、64 束光的不同模式選擇。多光束平行掃描技術是指入射光經過分光器，分解為64束光，同時進入顯微鏡，通過物鏡聚焦在樣品上，通過XY掃描器利用這64束光同時進行掃描，并調整Z軸進行三維成像，保證最低的樣品損傷的同時極大地提高了掃描速度。

☆ 全球第一個可用軟件調節的雙光子顯微鏡： ImSpector Pro 軟件支持了先進的掃描模式，并且支持用戶在ms 毫秒之內切換掃描區域。因此，TriM Scope 是研究光活化、光釋放和光漂白（photo activation, uncaging and FRAP ）的理想完美工具。

☆ 同類產品中具有最優的檢測效率： TriM Scop 可以支持最多達8 個 non-descanned PMT, NDD 可以是cooled generation III GaAsP PMT 或者APD detector 可以多傳輸40% 效率的量子，比同類產品具備更佳的檢測效率。

☆ 世界上唯一能夠支持OPO 技術的顯微鏡： OPO 技術– 紅光和蛋白的激發：經典的Ti:Sa 激光器成像紅光的能力是非常有限的，因?yàn)榻?jīng)典的激發波長是1125 到1250 nm, 并不在Ti:Sa 激光器的轉換范圍之類。OPO 技術解決了這個問題，因?yàn)樗軅鬏斂烧{(diào)的fs 激光脈沖到>1100 nm 的范圍。

第一代雙光子顯微鏡 ：LaVision BioTec 革新的技術提供了獨特的雙光子顯微鏡-TriM Scope I ：

☆ 用戶可根據需要調節光束模式：從傳統的單光束掃描模式到 La Vision BioTec 的多光束快速掃描模式，即 1 、 2 、 4 、 8 、 16 、 32 、 64 束光的不同模式選擇?？焖賿呙枘Ｊ郊纯杀ＷC最大可允許 64 束光同時掃描，并且保證最低的樣品損傷，主要有下面三個原因 :

Ø 64 束光能夠提供單光束的 64 倍熒光強度并且保證低損傷高熒光強度

Ø 保證了高的幀速率

Ø CCD 攝像頭比 PMTs 更高靈敏度

☆ TriM Scope 可以提供最多達 8 個 NDD 攝像頭給經典的單光束掃描顯微鏡， 2 個 CCD 攝像頭， 1 個 TCSPC 探測器為 FILM （ Fluorescence Lifetime Imaging Microscope ）測量。 3 個 NDD 可以安裝到靠近物鏡的位置， 2 個 NDD 可以插入到傳送器。

☆ LaVision BioTec 的 ImSpector Pro 軟件支持了先進的掃描模式，并且支持用戶在 ms 毫秒之內切換掃描區域。因此， TriM Scope 是研究光活化、光釋放和光漂白（ photo activation, uncaging and FRAP ）的理想完美工具。

☆ TriM Scope 還可以結合 1 個 OPO 使用， OPO 可以轉換 Ti:Sa 激光器的波長從 800-880 nm 轉變到 1100-1300 nm 。因此紅光染料或者蛋白質可以被有效地激發出雙光子，保證了很低的漂白率和最深的穿透深度。 LaVision BioTec 可以同時使用 Ti:Sa 激光和 OPO 來掃描，就能同時激發出綠 / 黃和紅光。

Mitochondria	Hela cells	human skin

Biopsie of Lung	SHG & Red in Zebrafish	Image in Lung Slice

第二代雙光子顯微鏡 : LaVision BioTec 最新的雙光子顯微鏡- 第二代雙光子顯微鏡TriM Scope II 具有新的特點：

自動校準的雙光子顯微鏡
穿透最深的樣品深度，并能應用OPO 技術
可升級到LaVision BioTec 的64 束光分光技術
多用戶使用環境中的雙光子顯微鏡

TriM Scope II 雙光子顯微鏡提供了第二代的雙光子顯微鏡，并且在各種使用環境下能夠完成快速、深度成像?；九渲檬菃喂馐鴴呙柙ㄕ脵C(jī)身和2 個靠近物鏡的NDD 檢測器。作為選件，該顯微鏡可以配置:

☆ LaVision BioTec 專利的光學分光器，用于64路光束的平行掃描

☆ 最多可達到8 個NDD檢測器

☆ 各種不同的CCD 攝像頭

☆ LaVision BioTec 的快速TCSPS檢測器

☆ 用于共聚焦檢測的descanned 檢測器

☆ 預啁啾補償器

☆ OPO 技術

友好的用戶界面和自動的光束校準

TriM Scope II 是第一個商業化的可用軟件調節的雙光子顯微鏡，激光束是由可選的 piezo 驅動發光鏡，位置是由 photo diodes 監測，因此，調整過程非常精確、安全和快速。結合最新的 ImSpector 軟件可以幫助用戶操作整個實驗而無需花費時間研究顯微鏡的高級的調節。尤其是多個用戶使用下， TriM Scope II 只需要很基礎的培訓后即可使用。

優化的激發光學：

成像質量和光束條件 : 雙光子顯微鏡的分辨率和穿透深度主要取決于聚焦質量和 Ti:Sa 激光器發射的脈沖波長。選擇最佳的部件（激光和物鏡之間的所有的光學部件）從而實現最有效地激發和工業標準的光學通量。
適應物鏡和焦距深 - 可調節光束直徑 : TriM Scope 含有一個 triple lens telescope 允許客戶根據物鏡的后孔隙和焦距深度調節激光束的直徑。物鏡的后孔隙最大的光束直徑是 24 mm ，可以允許使用所有的新的低放大率高數值孔徑的物鏡。
物鏡 : 聚焦質量和分辨率主要取決于物鏡，所以需要優化物鏡。為達到最佳的適應性， TriM Scope 可以搭配主要生產商的絕大多數鏡頭 (Leica, Nikon, Olympus 和 Zeiss) 。為達到最佳質量， TriM Scope 只使用最優于 fs 紅外脈沖而不損傷激發激光的光學組件。
優化的脈沖波長 - 預啁啾補償 : 雙光子顯微鏡的成像的亮度直接與轉換脈沖長度相關， TriM Scope 使用預啁啾補償來保證物體平面的激光脈沖長度 < 150 fs 。預啁啾補償器、經典的單光束以及多光束相關器件配合使用 (1, 2, 4, 8, 16, 32 和 64 路光束 ) 。 TriM Scope I 可以與正置、倒置顯微鏡組合使用，可以配合 8 個 NDD 檢測器，用于共聚焦檢測的 descanned 檢測器，各種不同的 CCD 攝像頭， LaVision BioTec 的快速 TCSPS 檢測器和 OPO 技術。

優化的檢測效率： TriM Scop 可以支持最多達 8 個 non-descanned PMT , NDD 可以是 cooled generation III GaAsP PMT 或者 APD detector 可以多傳輸 40% 效率的量子。

OPO 技術– 紅光和蛋白的激發：經典的 Ti:Sa 激光器成像紅光的能力是非常有限的，因?yàn)榻?jīng)典的激發波長是 1125 到 1250 nm, 并不在 Ti:Sa 激光器的轉換范圍之類。 OPO 技術解決了這個問題，因?yàn)樗軅鬏斂烧{(diào)的 fs 激光脈沖到 >1100 nm 的范圍。 TriM Scope 是唯一能夠支持該技術的商業化的顯微鏡。

FRAP, Uncaging and Photo Activation ： LaVision BioTec 的 ImSpector Pro 軟件支持了先進的掃描模式，并且支持用戶在 ms 毫秒之內切換掃描區域。因此， TriM Scope 是研究光活化、光釋放和光漂白（ photo activation, uncaging and FRAP ）的理想完美工具。
